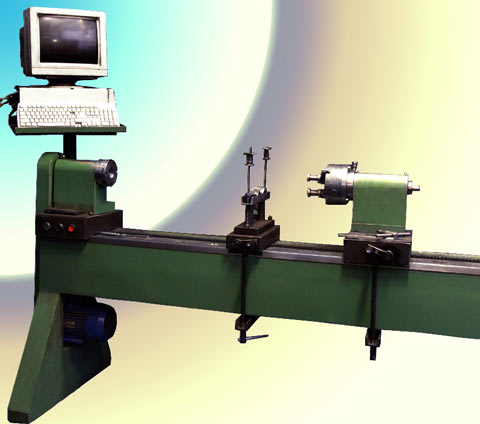

Машина (станок) для балансировки карданных валов СБД-50-3-К



    Характеристики машин серии СБД-хх-х-К

Характеристики станка

СБД-20-2-К

СБД-20-3-К

СБД-20-4-К

СБД-50-2-К

СБД-50-3-К

СБД-50-4-К

СБД-100-2-К

СБД-100-3-К

СБД-100-4-К

Максимальная масса ротора; (кг)

40

50

60

100

125

150

200

250

300

Максимальная нагрузка на 1 опору; (кг)

20

20

20

50

50

50

100

100

100

Максимальный диаметр ротора над станиной; (мм)

300

300

300

500

500

500

600

4000

4000

Максимальный диаметр над промежуточным суппортом; (мм)

-

200

200

-

300

300

-

350

350

Длина ротора с адаптерами: максимальная*; (мм)

1500

2200

3000

1700

2500

3200

2000

2800

4000

минимальная; (мм)

150

150

150

160

160

160

200

200

200

Число опор ротора

1 — 2

1 — 3

1 — 4

1 — 2

1 — 3

1 — 4

1 — 2

1 — 3

1 — 4

Максимально допустимый дисбаланс ротора на одной опоре; (г*мм)

2000

2000

2000

6000

6000

6000

20000

20000

20000

Чувствительность **; (г•мм)

1

1

1

2

2

2

5

5

5

Частота вращения при балансировке *;
(об/мин)

1300

1300

1300

950

950

950

750

750

750

Мощность электропривода; (кВт)

0,55

0,75

1,1

1,1

1,5

2,2

3,0

3,0

4,0

Тип измерительно-вычислительной системы

КБ7.1

КБ7.1

КБ7.1

КБ7.1

КБ7.1

КБ7.1

КБ7.1

КБ7.1

КБ7.1

Высота станка до линии оси ротора (приблизительно); (мм)

1050

1050

1050

1050

1050

1050

1050

1050

1050

Длина основания; (мм)

2500

3200

4000

2700

3500

4200

3500

4300

5500

Ширина станка; (мм)

1000

1000

1000

1200

1200

1200

1800

1800

1800

Масса станка; (кг)

550

670

800

850

1200

1500

1600

1900

2500

Цена станка; (тыс. руб.)

384

431

484

516

567

598

682

767

892

Требования к фундаменту: Обычный жесткий пол в цеху - специальное бетонное или стальное основание НЕ ТРЕБУЕТСЯ
* - Зависит от исполнения станка.
** - По специальному требованию, чувствительность может быть повышена
  Данная таблица относится к стандартному исполнению моделей станков.
  Возможные отклонения геометрических размеров, массы уравновешиваемых роторов для каждой модели станка согласовываются в техническом задании при заключении договора.

Станки, предназначенны для динамической балансировки карданных валов автомобилей, тракторов, мотвозов, пассажирских вагонов, приводов аргрегатов, и т. д.
Также эти станки с успехом применяются для одноплоскостной балансировки роторов типа "диск" (коротких муфт, дисков сцепления, маховиков, тормозных барабанов, шкивов).


    Существенным преимуществом данных машин является неприхотливость к основанию, на которое они будут установлены. Не требуется устройство дорогостоящего виброизолирующего фундамента — подойдет обычный, жесткий цеховой пол.
    Машина представляет собой жесткую станину, на которой закреплены суппорты с силоизмерительными площадками и узлами базирования и привода измеряемого ротора. Сигналы с силоизмерительных датчиков и с датчика положения ротора поступают в компьютер. Вывод информации на 15" цветной монитор с изображением карданного вала, мест расположения балансироочных грузиков, указанием их массы. Компьютер станка содержит базу технических данных по балансировке конкретных роторов, с возможностью пополнения пользователем по мере поступления новых роторов. Машина комплектуется инструкцией по эксплуатации, в стоимость поставки входит первоначальное обучение специалиста работе на станке. Машина комплектуется адаптерами под наиболее распространённые валы, остальные поставляются по заказу.
  • Возможно изготовление модификации станка с питанием от однофазной сети.
  • По заказу могут быть изготовлены модификации станка с параметрами, отличными от указанных, заданными потребителем.
    По заказу машина может быть укомплектован оснасткой для балансировки коленчатых валов, роторов электродвигателей, прочих роторов.


        Примечание: Всвязи с постоянным совершенствованием конструкции станков, КарданБаланс оставляет за собой право на изменение некоторых технических характеристик изделий, не ухудшающих точность и прочие потребительские качества.
